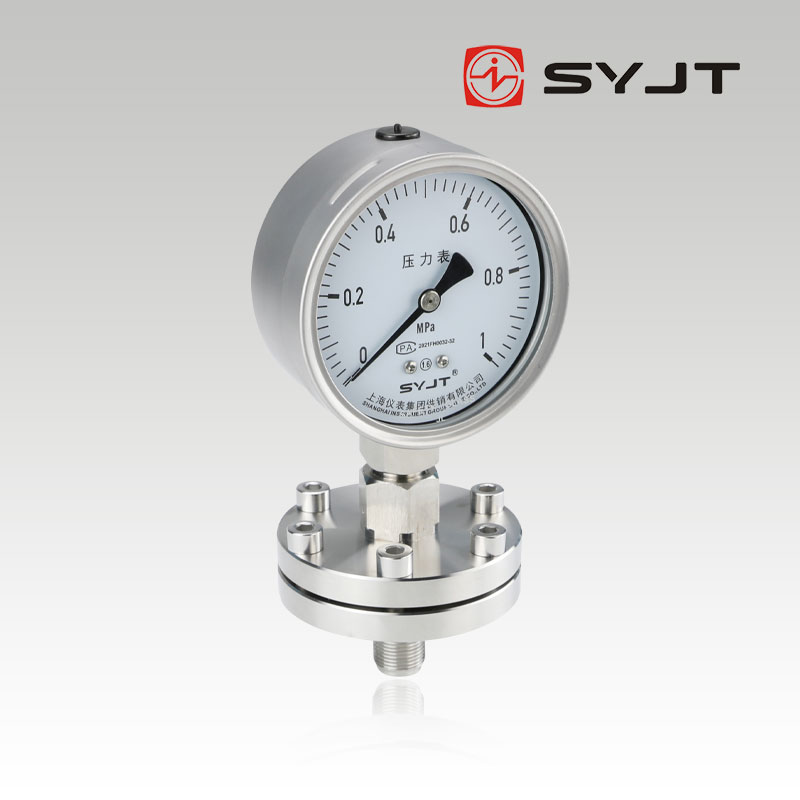

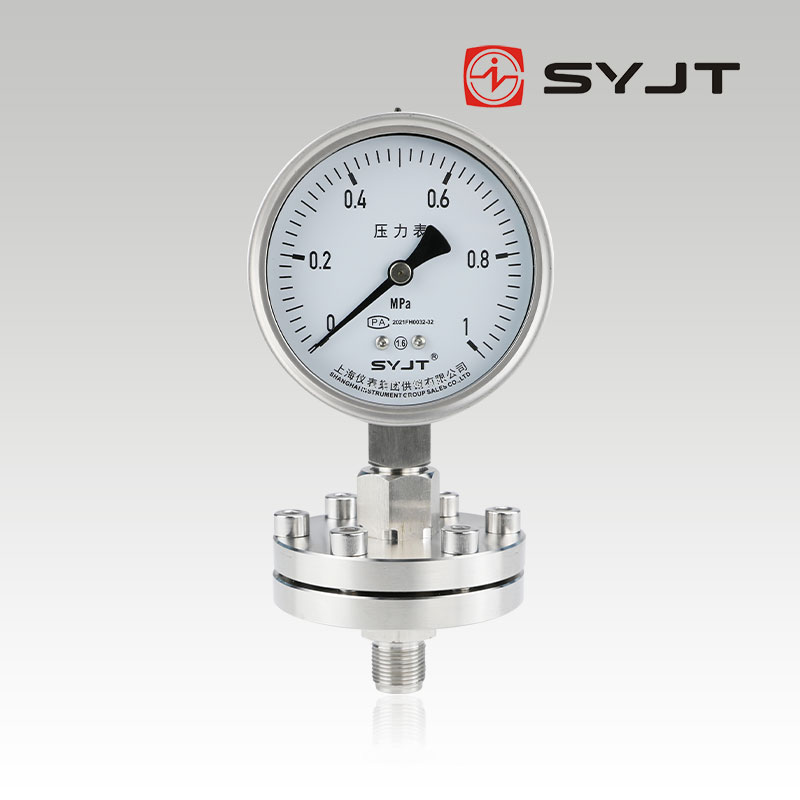

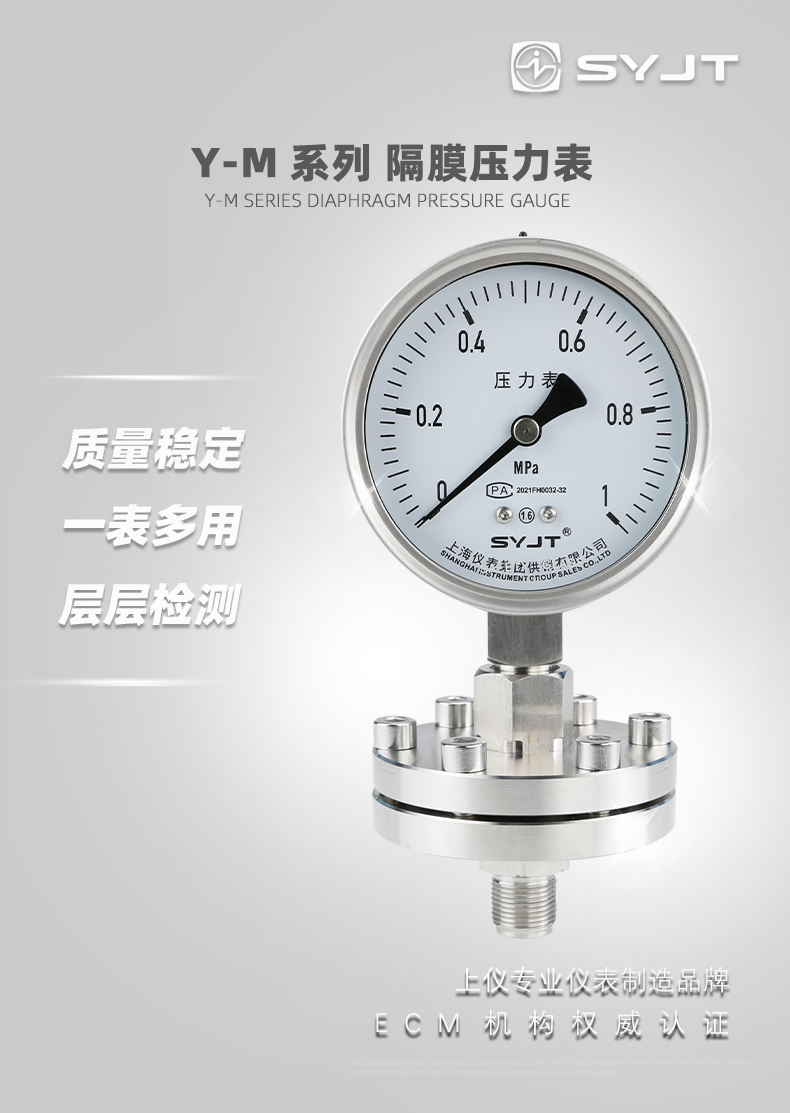

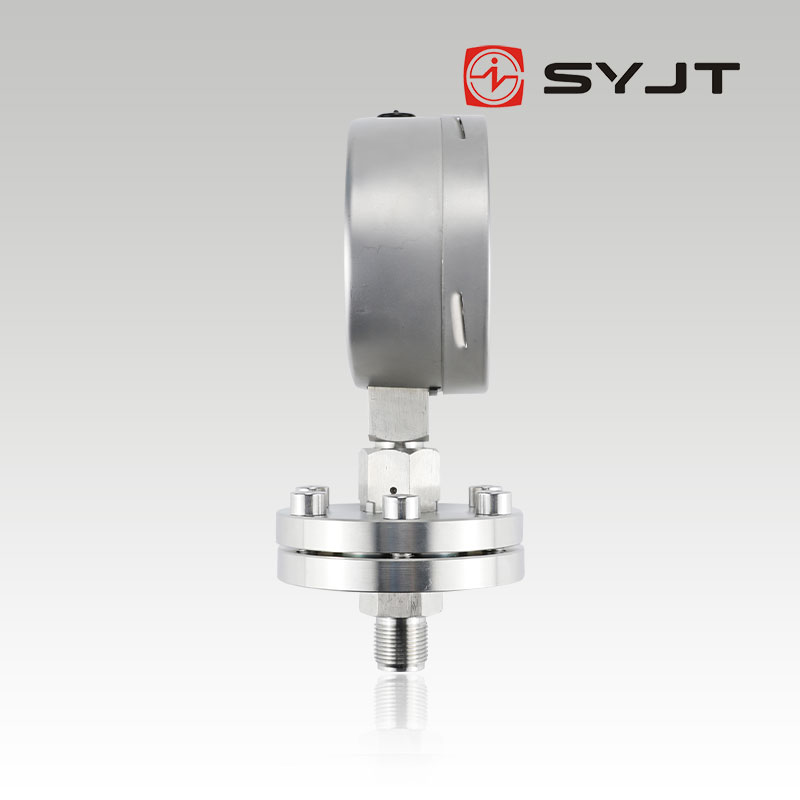

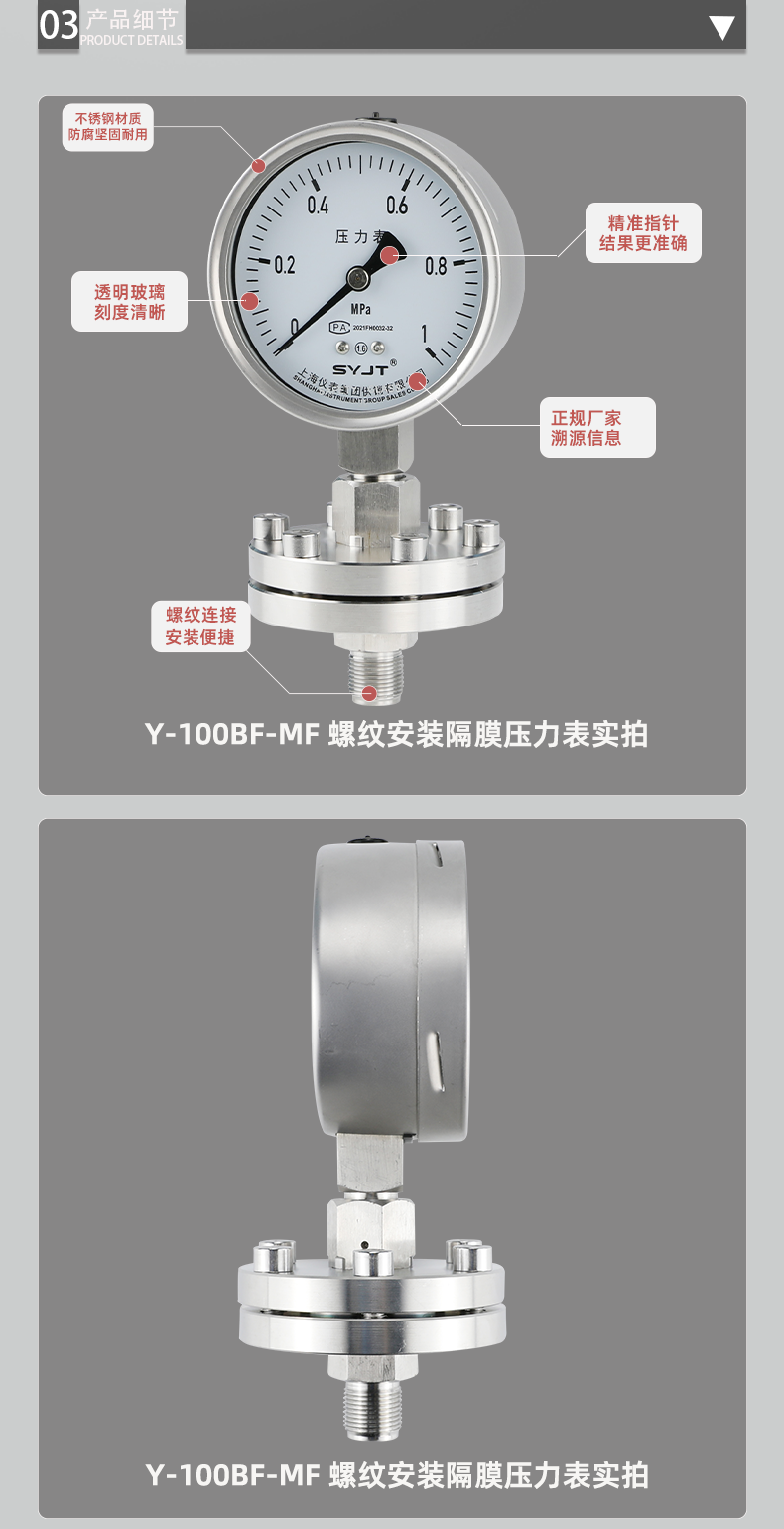

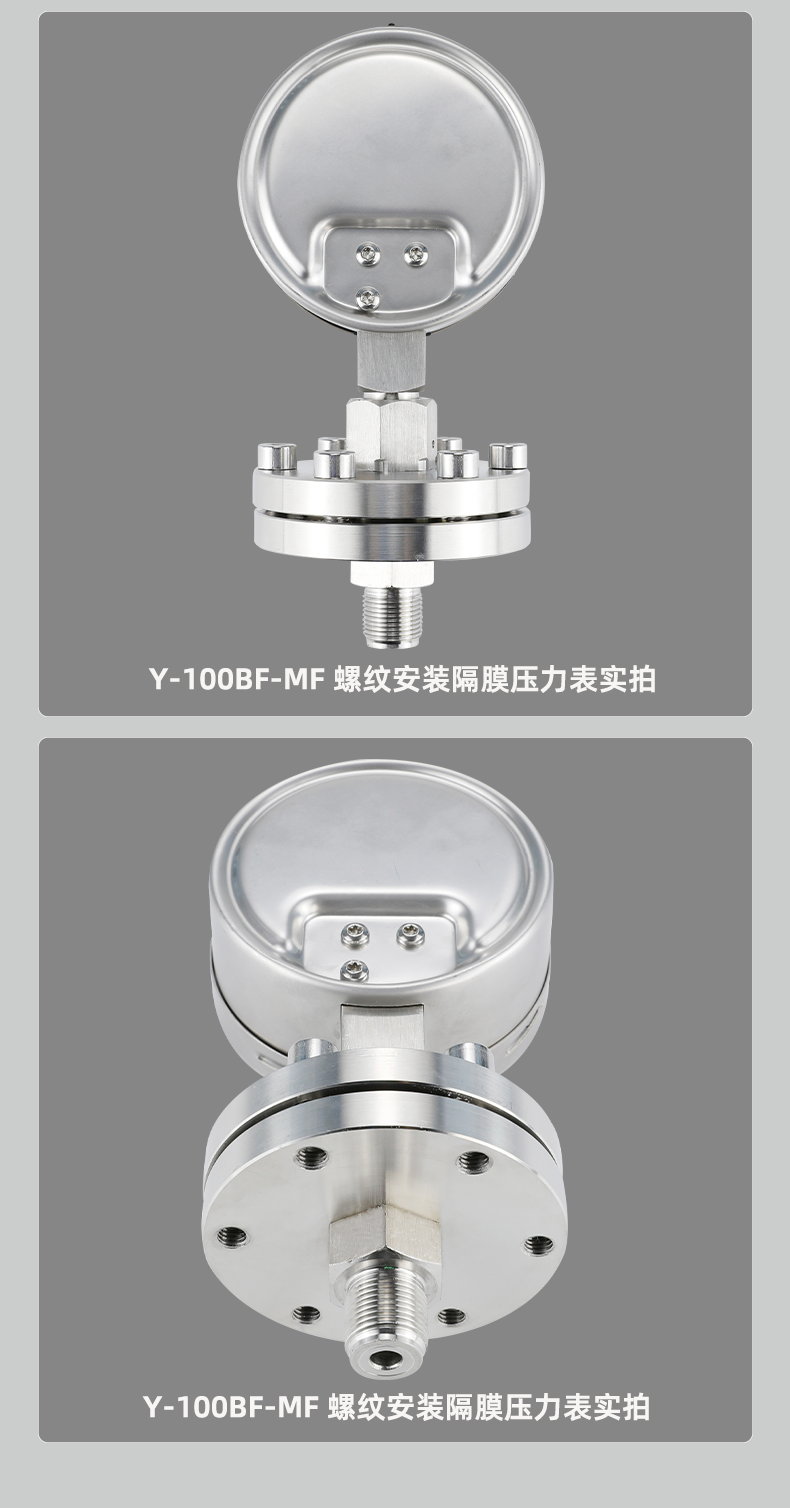

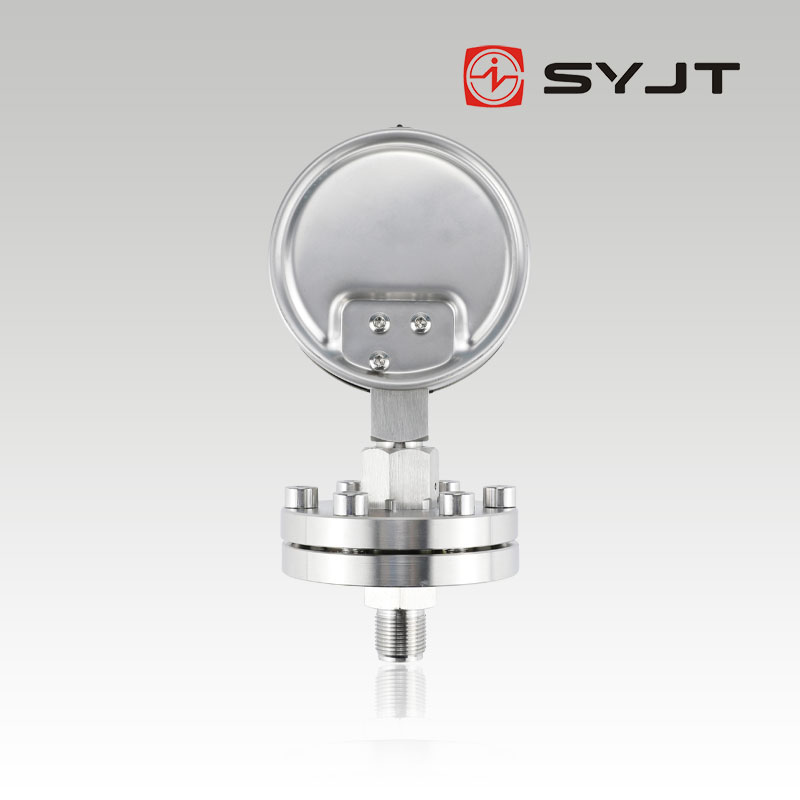

Y-100BF-ML螺紋安裝隔膜壓力表

　　一、產品簡介：

　　Y-100BF/ML螺紋式不鏽鋼隔膜壓力表廣泛用於石油、化工、食品等部門生產過程中測量具有腐蝕性、高粘度、易結晶、含有固體狀顆粒、溫度較高的液體介質的壓力。

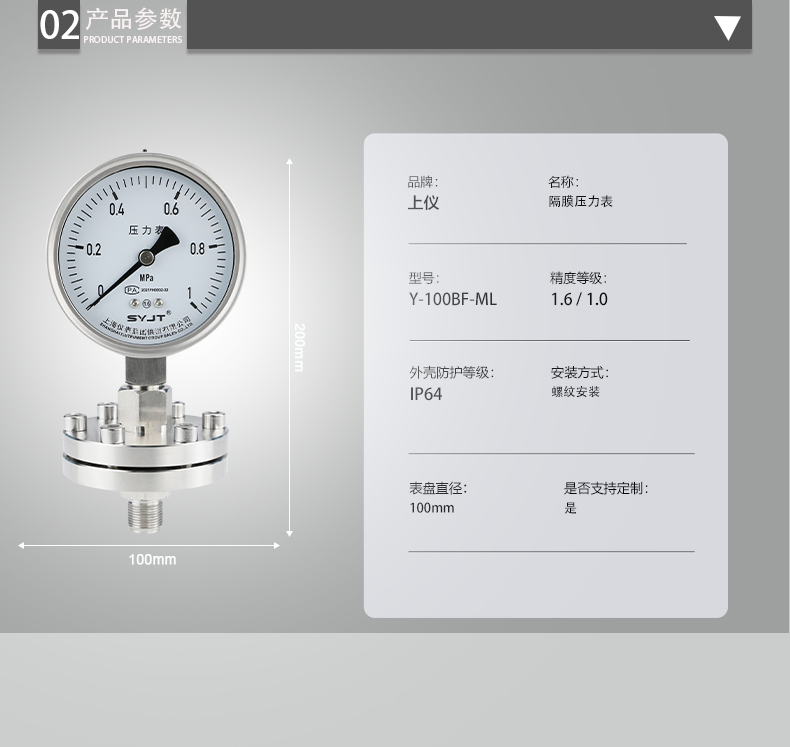

　　二、Y-100BF/ML螺紋式不鏽鋼隔膜壓力表產品型號：

　　1、型號：Y-100BF/ML;

　　2、表麵直徑:φ100mm;

　　3、膜片材料：OCr17Ni12M02(316)蒙乃爾合金，哈氏合金，鉭(Ta)及氟塑料(F4)

　　4、隔膜體材質：304;316;316+PTFE;

　　5、測量範圍：(≤60MPa);

　　6、螺紋大小：M20*1.5

　　7、用途說明：隔離器接口為螺紋式，能適用於測量強腐蝕，高溫，固體浮遊介質的壓力，螺紋規格有多種規格，滿足不同工況使用。

　　三、產品原理：

　　由各種通用型壓力儀表和不同結構的隔膜隔離器組成一個封閉係統，內充密封液。當被測介質的壓力作用於隔膜時，則隔膜產生變形，壓縮封閉係統中的密封液。由於密封液的固有性質，使壓力儀表中的彈性元件產生相應的彈性變形——位移，經指示裝置顯示壓力值。當隔膜的剛度足夠小時，則壓力儀表指示的壓力就近於被子測介質的壓力值。

　　四、訂貨須知：

　　說明配置儀表名稱、型號、測量上限、**度及連接管型式、軟管長、隔離器接口型式、隔離器接口材料、隔膜材料，以及法蘭配接管子通徑、標準代號等。如要求配置其它型式儀表，請另行詳細說明。

　　一、產品簡介：

　　Y-100BF/ML螺紋式不鏽鋼隔膜壓力表廣泛用於石油、化工、食品等部門生產過程中測量具有腐蝕性、高粘度、易結晶、含有固體狀顆粒、溫度較高的液體介質的壓力。

　　二、Y-100BF/ML螺紋式不鏽鋼隔膜壓力表產品型號：

　　1、型號：Y-100BF/ML;

　　2、表麵直徑:φ100mm;

　　3、膜片材料：OCr17Ni12M02(316)蒙乃爾合金，哈氏合金，鉭(Ta)及氟塑料(F4)

　　4、隔膜體材質：304;316;316+PTFE;

　　5、測量範圍：(≤60MPa);

　　6、螺紋大小：M20*1.5

　　7、用途說明：隔離器接口為螺紋式，能適用於測量強腐蝕，高溫，固體浮遊介質的壓力，螺紋規格有多種規格，滿足不同工況使用。

　　三、產品原理：

　　由各種通用型壓力儀表和不同結構的隔膜隔離器組成一個封閉係統，內充密封液。當被測介質的壓力作用於隔膜時，則隔膜產生變形，壓縮封閉係統中的密封液。由於密封液的固有性質，使壓力儀表中的彈性元件產生相應的彈性變形——位移，經指示裝置顯示壓力值。當隔膜的剛度足夠小時，則壓力儀表指示的壓力就近於被子測介質的壓力值。

　　四、訂貨須知：

　　說明配置儀表名稱、型號、測量上限、**度及連接管型式、軟管長、隔離器接口型式、隔離器接口材料、隔膜材料，以及法蘭配接管子通徑、標準代號等。如要求配置其它型式儀表，請另行詳細說明。
