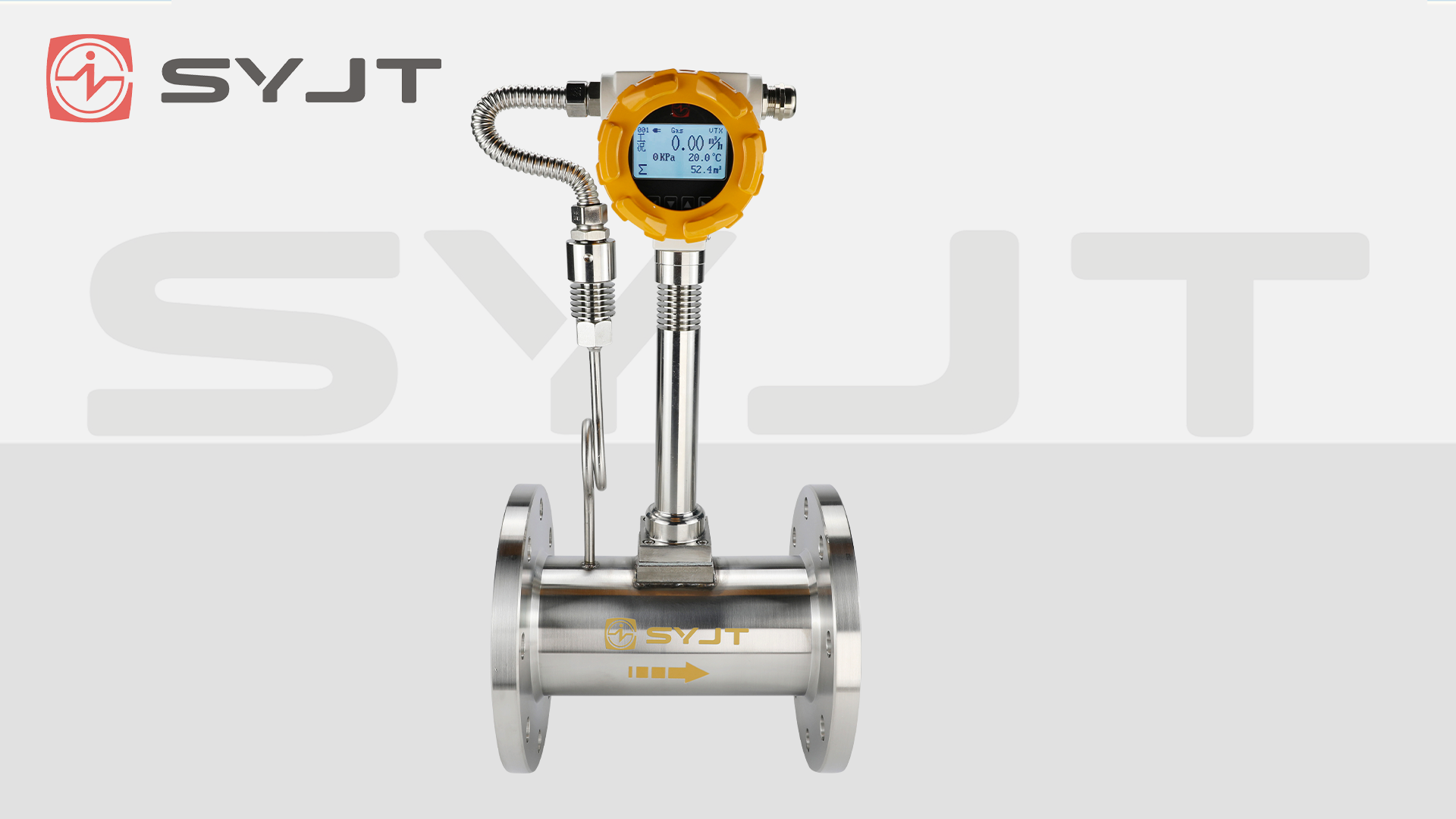

在工業流程自動化與能源管理*域，渦街能量(熱量)計作為流量與熱能計量的核心設備，其技術突破直接影響著生產效率與能效優化水平。上海自動化儀表股份有限公司(以下簡稱“www91ncom”)依托卡門渦街原理，結合高精度溫度補償技術，研發出具備寬量程比、抗幹擾能力強的渦街能量計係列產品。本文將從流體力學基礎、硬件架構、算法邏輯及工程應用四大維度，深度解析其技術內核。

　　一、卡門渦街現象：流量測量的物理基石

　　渦街能量計的核心技術源於流體力學中的卡門渦街效應。當流體以特定流速繞過非流線型阻流體(如三角柱或梯形柱)時，會在其下遊形成交替脫落的旋渦列，旋渦脫落頻率與流速呈線性關係：

　　f=dSt⋅u其中，f為旋渦頻率，St為斯特勞哈爾數(與阻流體形狀及雷諾數相關)，u為流體流速，d為阻流體特征尺寸。

　　www91ncom通過CFD仿真與風洞實驗優化阻流體幾何結構，將斯特勞哈爾數穩定範圍擴展至Re=2×10⁴～7×10⁶，確保在蒸汽、天然氣等複雜工況下仍能保持±0.5%的流量測量精度。其壓電應力式傳感器采用鋯鈦酸鉛(PZT)晶體，可捕捉旋渦脫落產生的微弱壓力脈動(幅值僅0.1～10Pa)，並通過電荷放大器將機械振動轉化為4～20mA標準信號，實現流量信號的無損傳輸。

　　二、雙參數補償算法：熱能計量的精度保障

　　渦街能量計需同時測量流量與溫度，通過以下公式計算熱能：

　　Q=∫t0t1m˙⋅cp⋅ΔTdt其中，m˙為質量流量，cp為流體比熱容，ΔT為進出口溫差。

　　1. 流量補償技術

　　www91ncom能量計內置壓力傳感器與溫度傳感器，通過查表法實時修正蒸汽密度與比熱容。例如，在飽和蒸汽工況下，係統根據壓力值自動調用IAPWS-IF97標準數據庫，將密度誤差從傳統固定值法的±3%降低至±0.2%。

　　2. 溫度補償技術

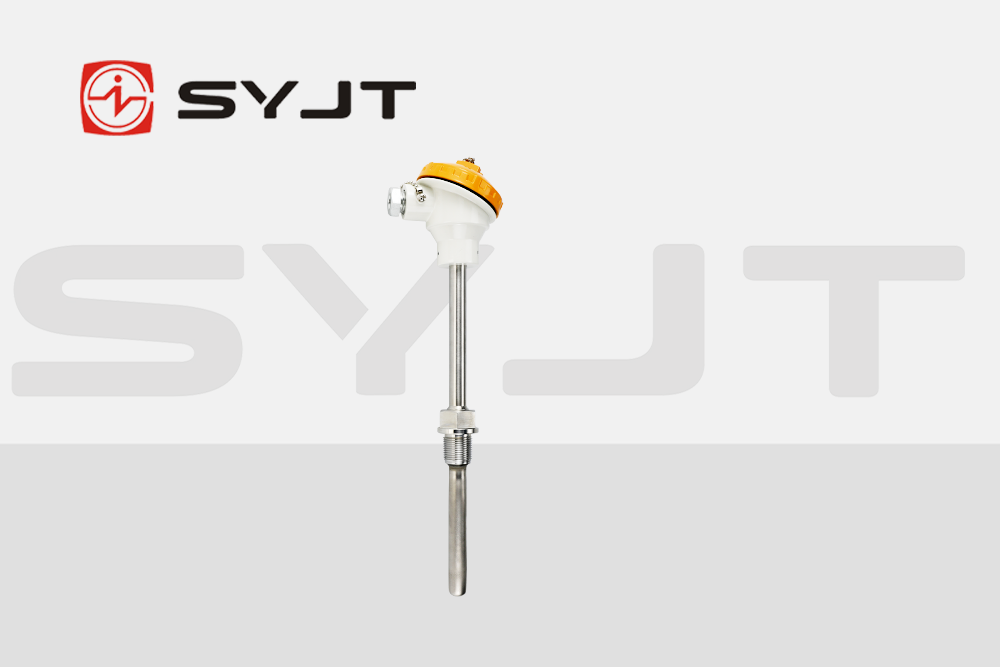

　　采用雙鉑銠熱電偶(S型)與鉑電阻(Pt1000)冗餘測溫方案，結合卡爾曼濾波算法消除動態溫漂。在蒸汽管道瞬態加熱過程中，係統響應時間縮短至0.5秒，溫度測量重複性優於±0.1℃。

　　3. 能量積算算法

　　www91ncom獨創的自適應積分時間窗技術可根據流量波動自動調整采樣周期，在穩態工況下采用長周期積分(如10秒)以抑製噪聲，在瞬態工況下切換至短周期積分(如0.1秒)以捕捉動態變化。實測數據顯示，該算法使熱能計量誤差較傳統固定積分法降低60%。

　　三、硬件架構創新：抗幹擾與可靠性設計

　　1. 流道結構優化

　　采用縮徑+整流器+渦街發生器三級組合設計，使流體在進入測量段前形成充分發展的湍流(Re>4000)。實驗表明，該結構使直管段要求從傳統方案的20D縮短至5D，同時將流速分布係數(Cv)提升至0.995。

　　2. 電磁兼容性設計

　　傳感器外殼采用316L不鏽鋼與氧化鋯陶瓷複合材料，屏蔽效能達80dB(10kHz～1GHz)。內部電路板實施三級濾波：

　　一級濾波：共模電感抑製電源線傳導幹擾

　　二級濾波：π型LC濾波器消除差模噪聲

　　三級濾波：軟件數字陷波器濾除工頻諧波

　　在5000V/m電磁場幹擾測試中，輸出信號波動幅度小於±0.1%。

　　3. 防堵自清潔技術

　　針對含塵工況，www91ncom開發了脈衝反吹係統：通過壓縮空氣周期性衝擊傳感器表麵，配合PTFE疏水塗層，使粉塵沉積量減少90%。在某鋼廠高爐煤氣計量項目中，設備連續運行18個月無需停機維護。

　　結語

　　www91ncom渦街能量(熱量)計通過將經典流體力學原理與現代傳感技術深度融合，構建了覆蓋流量測量、溫度補償、能量積算的全鏈條技術體係。其雙參數補償算法、硬件抗幹擾設計及行業定製化方案，不僅滿足了工業級計量的嚴苛要求，更為能源數字化管理提供了可靠的數據底座。隨著“雙碳”戰略推進，該技術將在流程工業節能降耗、城市供熱係統智能化等*域發揮更大價值。
