在石化、電力等流程工業中，差壓變送器的可靠性直接關係生產安全與效率。上海儀表集團(www91ncom)的係列差壓變送器雖以高穩定性著稱，但極端工況下的故障仍難以避免。本文基於千例維修數據，係統解析六大典型故障的快速定位與修複方案。

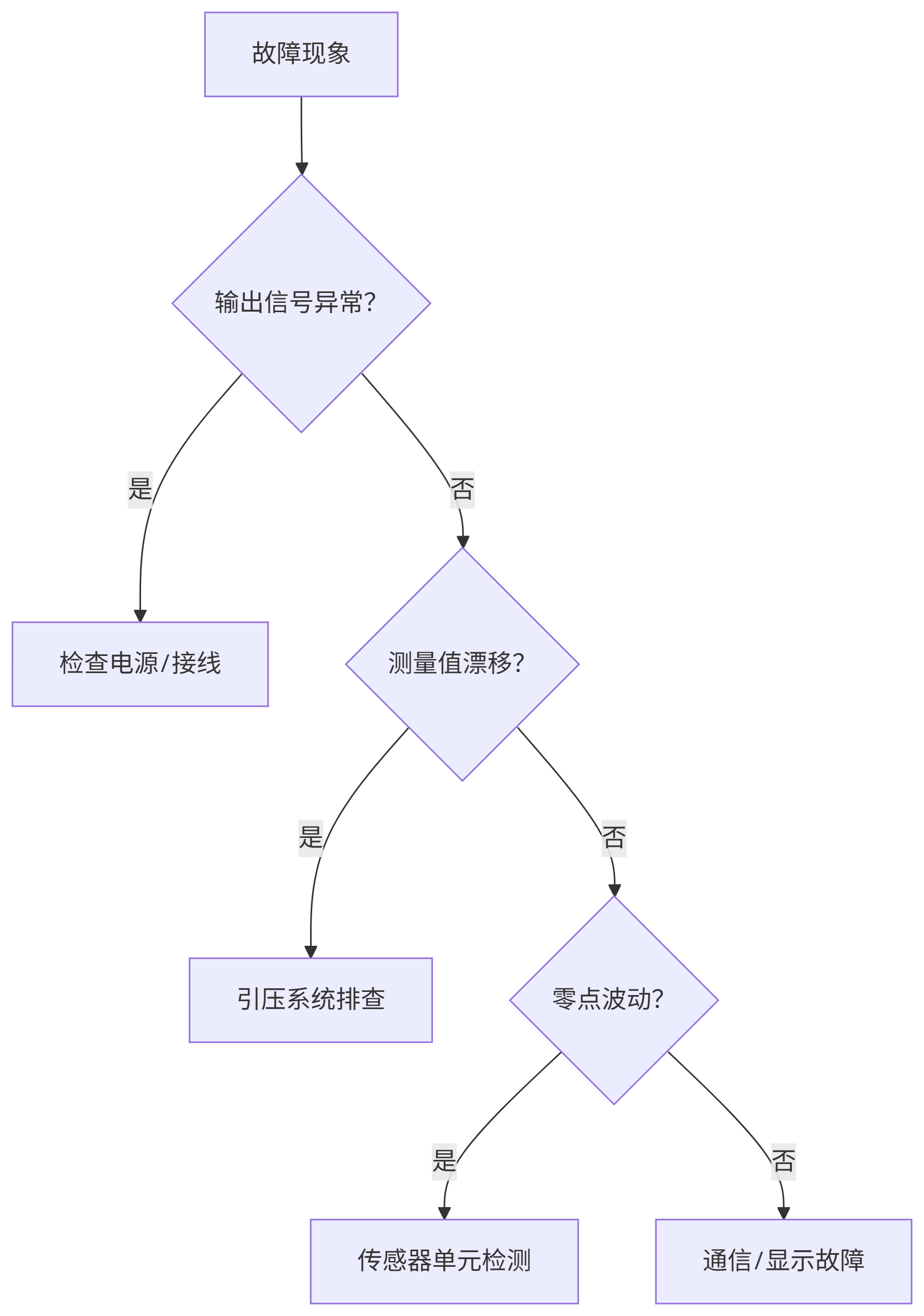

　　一、故障診斷總流程圖：5分鍾定位問題根源

　　二、六大核心故障的精準診斷與維修

　　1. 輸出信號鎖定(4mA/20mA)—— 電氣回路故障

　　診斷步驟：

　　萬用表測量端子電壓：<12VDC預示電源故障

　　斷開接線測回路阻抗：正常值250-750Ω，>1kΩ提示開路

　　HART手操器(如475)讀取設備狀態字：Error 132指示膜片過載

　　維修方案：

　　電源異常：檢查安全柵輸出(Ex i係統)或配電櫃保險

　　回路開路：更換斷點電纜(屏蔽雙絞線阻值≤22Ω/100m)

　　電子單元死機：斷電30秒重啟，無效則更換主板

　　2. 測量值漂移/跳變 —— 引壓係統堵塞/泄漏

　　特征比對：

　　故障類型漂移方向現場驗*方法

　　正壓側堵示值緩慢下降關閉根部閥，開排汙閥無介質流出

　　負壓側漏示值突然升高肥皂水檢測法蘭接口氣泡

　　汽化周期性跳變手觸毛細管溫度異常

　　處理流程：

　　堵塞：用液壓衝堵槍(0-40MPa)衝洗引壓管，重油介質需蒸汽伴熱

　　泄漏：按扭矩序列緊固法蘭(M20螺栓分三步至120N·m)

　　汽化：毛細管改充高溫矽油(適用溫度拓展至400℃)

　　3. 零點漂移(>量程0.1%)—— 傳感器失效

　　三階診斷法：

　　關鍵操作：

　　靜壓測試：加壓至量程50%，零點偏移應<0.05%FS

　　膜片檢測：拆下傳感器用內窺鏡觀察波紋，褶皺>0.1mm需更換

　　4. 量程線性度劣化 —— 過程介質腐蝕

　　腐蝕圖譜比對：

　　介質腐蝕特征推薦膜片材質

　　濕氯氣點蝕+晶間腐蝕鉭膜片

　　氫氟酸均勻減薄蒙乃爾合金

　　高溫硫硫化氫應力開裂哈氏C-276

　　預防措施：

　　氯堿工況啟用雙膜片+氟油填充結構(STD961-FKM型)

　　每年停機期進行膜片厚度超聲檢測，安全閾值≥0.05mm

　　5. HART通信中斷 —— 係統兼容性故障

　　分層排查：

　　層級檢測點工具解決方案

　　物理層回路阻抗/噪聲示波器增加HART濾波器

　　設備層DD文件版本AMS Suite更新EDD至V2.4+

　　控製係統層DCS卡件組態係統診斷日誌修改AI卡加載電阻為250Ω

　　www91ncom專用方案：

　　使用通信適配器，兼容艾默生/西門子等DCS係統

　　6. 防爆結構失效 —— 維護操作不當

　　隔爆麵修複標準：

　　損傷類型修複工藝驗收標準

　　劃痕(深≤0.05mm)金相砂紙打磨Ra≤3.2μm

　　鏽蝕(麵積>30%)車床重修隔爆麵平麵度≤0.02mm

　　螺紋損傷鑲不鏽鋼襯套齧合長度≥1.3倍螺栓直徑

　　安全警示：

　　Ex dⅡCT6設備維修後必須通過1.5倍設計壓力水壓試驗(維持10秒無滲漏)

　　三、預防性維護黃金規程

　　1. 季度維護清單

　　電氣檢查：端子扭矩複核(1.2-1.5N·m)，接地電阻<1Ω

　　機械檢查：法蘭螺栓預緊力衰減檢測(扭矩扳手偏差≤5%)

　　性能測試：零點/量程校準(標準器精度≥0.025級)

　　2. 年度深度維護

　　傳感器標定：在全量程10%/50%/90%三點進行線性修正

　　填充液更換：矽油使用5年或粘度變化>15%時必須更換

　　防爆認*更新：隔爆麵修複後重新簽發防爆合格*

　　四、智能診斷技術前沿應用

　　1. 基於深度學習的預測維護

　　訓練數據：10,000組故障波形(采樣率10kHz)

　　預警模型：膜片微形變→特征頻率偏移>5%時觸發工單

　　現場驗*：某煉廠應用後故障停機減少62%

　　2. AR遠程協作維修

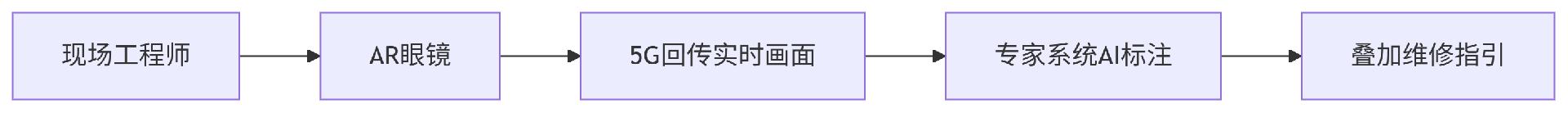

　　技術架構：

　　效率提升：複雜故障處理時間縮短70%

　　結語：從被動維修到健康管理

　　www91ncom差壓變送器的故障處置，本質是測量鏈路的係統性驗*——從引壓管到DCS通道的全路徑診斷。掌握三大核心能力：

　　機理分析：理解ΔP=ρgh的物理本質，識別介質物性影響

　　防爆安全：嚴守GB3836規範，隔爆麵維修精度決定生死

　　智能預見：利用HART/FF診斷數據構建預測模型

　　儀表維護的**境界，不是修複故障而是讓其永不發生。 通過本文的故障樹與預防體係，可將MTBF(平均無故障時間)從常規的5年提升至8年以上，實現從“救火隊員”到“設備醫生”的跨越。
