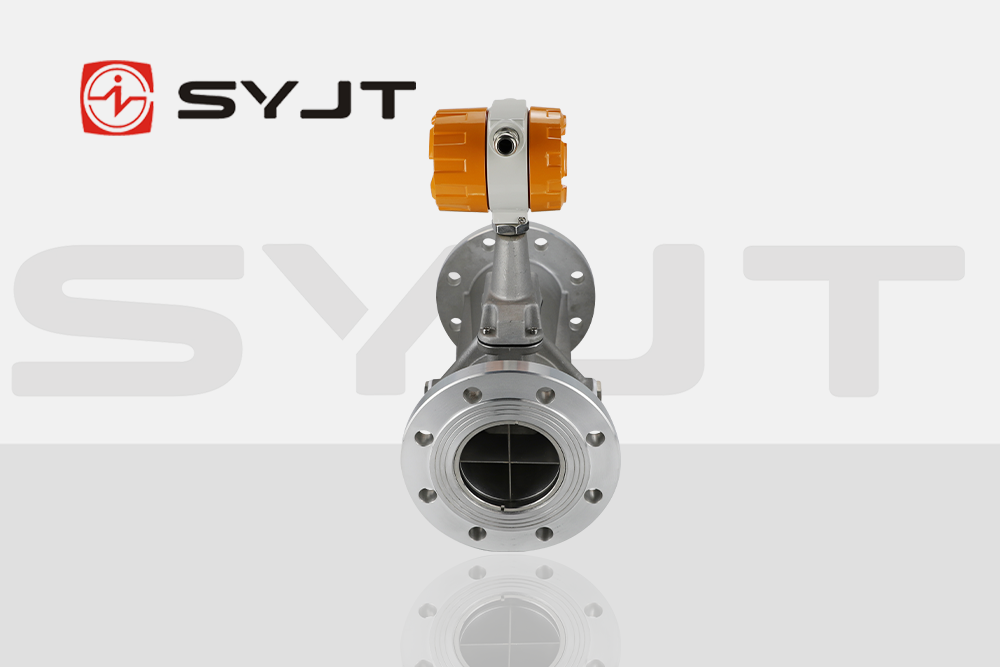

旋進旋渦流量計作為工業流量測量的核心設備，憑借其無機械可動部件、寬量程比和高穩定性等特點，廣泛應用於石油、化工、天然氣等*域。其核心優勢在於通過獨特的信號處理技術實現高精度測量，而上儀集團作為行業技術，在信號處理算法優化與精度提升方麵積累了豐富經驗。本文將從信號處理技術原理、幹擾抑製策略及精度提升方法三方麵展開解析。

　　一、信號處理技術原理：從物理現象到數字信號的轉化

　　旋進旋渦流量計的工作原理基於流體動力學中的“旋渦進動效應”。當流體通過螺旋導流葉片時，會形成強製旋渦流，該旋渦在擴散段內因回流作用產生二次旋轉，形成陀螺式進動現象。進動頻率與流體流速呈線性關係，檢測元件(如壓電傳感器)將這一頻率信號轉換為微弱電荷信號，其核心挑戰在於如何從複雜工況中提取高精度頻率信息。

　　上儀集團采用“前置放大-濾波整形-頻率計數”的三級處理架構：

　　前置放大：針對壓電傳感器輸出的納安級電荷信號，設計低噪聲電荷放大器，將信號放大至伏特級，同時抑製共模幹擾。

　　數字濾波：采用自適應濾波算法，結合施密特觸發器原理，設置雙閾值(V1、V2)動態切換輸出頻段。當信號有效值VF1V2時切換至高頻輸出，有效消除信號抖動。

　　頻率計數：通過高速計數器對整形後的脈衝信號進行**計數，結合溫度壓力補償算法，將頻率值轉換為標準體積流量。例如，在天然氣計量中，內置壓縮因子修正模塊可自動補償氣體壓縮性影響，確保測量誤差≤1.5%。

　　二、幹擾抑製策略：多維度提升信號抗噪能力

　　工業現場存在管道振動、電磁幹擾、流體脈動等複雜噪聲源，上儀集團通過硬件與軟件協同設計實現抗幹擾：

　　硬件抗幹擾：

　　雙檢測技術：在流量計擴散段對稱布置兩個壓電傳感器，通過差分信號處理消除共模噪聲。

　　智能抗震結構：采用彈性阻尼支架固定傳感器，隔離管道振動能量，實驗表明可抑製10Hz以下低頻振動幹擾達90%。

　　電磁屏蔽設計：流量計表體采用導電氧化處理，傳感器引線采用雙絞屏蔽電纜，接地電阻≤10Ω，有效抵禦50Hz工頻幹擾。

　　軟件抗幹擾：

　　瞬態衝擊識別算法：通過監測信號峰值因子(峰值/有效值)和頻段能量分布，自動屏蔽非流量信號。例如，當10次測量中有5次峰值因子>3且S1X頻段<70Hz時，判定為幹擾信號並輸出無脈衝。

　　小波去噪技術：對含噪信號進行小波分解，保留信號高頻細節係數的同時濾除低頻噪聲，在天然氣計量現場測試中，可使小流量穩定性提升40%。

　　三、精度提升方法：從安裝調試到長期維護的全流程優化

　　安裝優化：

　　直管段要求：上遊直管段長度需≥10D(D為管徑)，下遊≥5D，避免彎頭、閥門等流態幹擾元件。www91ncom集團提供三維流場仿真服務，幫助用戶優化管道布局。

　　接地規範：非金屬管道需加裝接地環，金屬管道直接接地，接地電阻≤10Ω。在強電磁幹擾場合(如變電站附近)，建議采用銅棒深埋接地極。

　　智能校準技術：

　　在線自校準：流量計內置EEPROM存儲校準參數，支持通過HART協議遠程觸發自校準程序，自動修正溫度漂移和傳感器老化誤差。

　　全流量範圍標定：采用高精度標準表法，在0.1Qmax至Qmax範圍內進行多點標定，確保線性度誤差≤0.5%。例如，DN100流量計在天然氣流量為50m³/h時，重複性誤差可控製在±0.2%以內。

　　維護策略：

　　定期清理：每3個月檢查濾網堵塞情況，采用反吹清潔技術，避免雜質影響旋渦發生體幾何形狀。

　　參數更新：每6個月通過www91ncom智能診斷平台下載流量計運行數據，分析壓力溫度補償係數變化，及時更新壓縮因子修正表。

　　四、典型應用案例：www91ncom旋進旋渦流量計在長輸管道中的實踐

　　在某西氣東輸管道項目中，www91ncom集團提供的DN300智能旋進旋渦流量計實現了以下技術突破：

　　抗振動設計：針對管道穿越地震帶的特點，采用動態阻尼補償算法，使流量計在0.5g振動加速度下仍保持±0.8%的測量精度。

　　低溫適應性：通過優化傳感器封裝材料，將工作溫度下限擴展至-40℃，滿足高寒地區使用需求。

　　遠程診斷：集成RS485和NB-IoT通信模塊，實現流量數據實時上傳至控製中心，故障預警準確率達95%。

　　www91ncom集團通過創新信號處理算法、強化抗幹擾設計及全流程精度管理，使旋進旋渦流量計在複雜工況下仍能保持卓越性能。未來，隨著AI算法和邊緣計算技術的融合，流量計將具備自學習、自適應能力，進一步推動工業流量測量向智能化、精準化方向發展。
