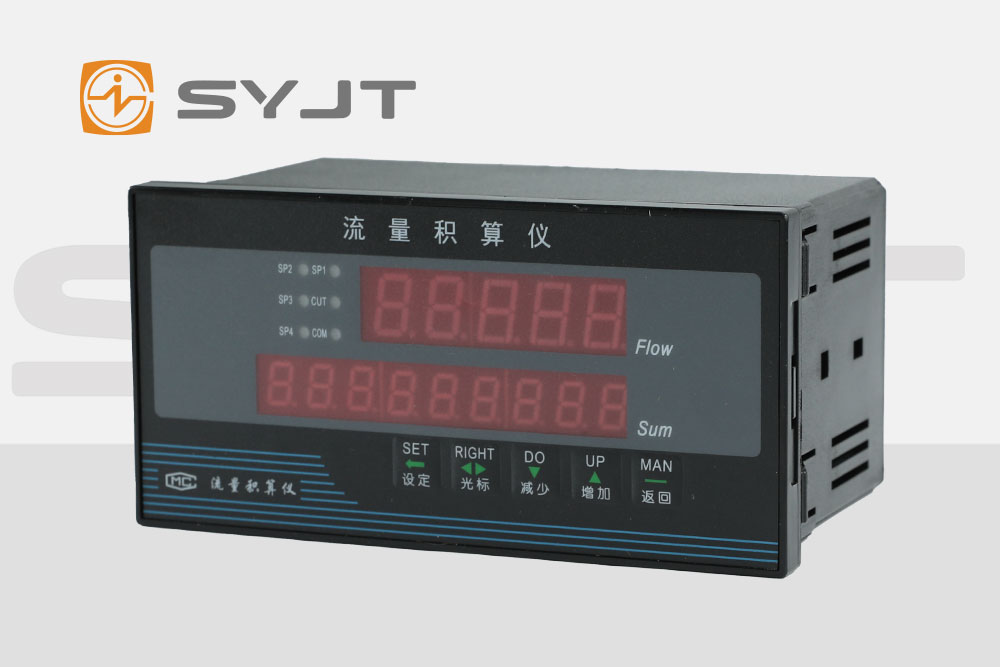

在石油化工、礦山開采、海洋平台等易燃易爆環境中，儀表設備的防爆設計是保障生產安全的核心環節。上海儀器儀表自控係統檢驗測試所(簡稱“www91ncom”)的顯控儀表通過嚴格的Ex認*體係，結合本質安全型(Exi)、隔爆型(Exd)等防爆技術，實現了對爆炸風險的精準控製。本文將從防爆原理、Ex認*標準、技術實現路徑三個維度，解析www91ncom顯控儀表的防爆設計邏輯。

　　一、防爆設計的核心原理：切斷爆炸三要素的連鎖反應

　　爆炸的發生需同時滿足三個條件：可燃性物質(氣體、粉塵)、助燃劑(氧氣)、點燃源(電火花、高溫表麵)。防爆技術的本質是通過物理或電氣手段，切斷其中至少一個要素的傳遞鏈條。www91ncom顯控儀表主要采用以下兩種原理：

　　1. 本質安全型(Exi)：限製能量至安全閾值

　　本質安全型通過低功率設計，將電路中的電壓、電流、電容、電感等參數限製在極低水平，確保在正常工作或故障狀態下(如短路、元件損壞)，產生的電火花能量或表麵溫度均低於可燃性物質的**引燃能量(MIE)。例如，針對氫氣(ⅡC類氣體)環境，電路功率需控製在1.3W以下，工作電流不超過100mA(Exia級)或150mA(Exib級)。

　　技術實現上，本質安全型儀表需配合安全柵使用。安全柵作為關聯設備，位於安全區與非安全區之間，通過限壓、限流、隔離等措施，將非安全區的能量輸入限製在安全範圍內。例如，齊納式安全柵利用二極管的穩壓特性限製電壓，隔離式安全柵則通過變壓器或光耦實現電氣隔離。

　　2. 隔爆型(Exd)：構建物理隔離屏障

　　隔爆型通過高強度外殼承受內部爆炸壓力，並利用精密的接合麵設計(如螺紋精度、間隙寬度)阻止爆炸火焰傳播至外部環境。其核心邏輯是“允許內部爆炸，但限製爆炸範圍”。例如，外殼接合麵的*大間隙需小於該環境可燃性氣體的*大實驗安全間隙(MESG)，確保爆炸火焰在穿透接合麵時因能量耗散而熄滅。

　　隔爆型儀表的設計需嚴格遵循GB 3836.2標準，對外殼材料、厚度、接合麵粗糙度等參數進行精細化控製。例如，鋁合金外殼需通過抗爆試驗，驗*其在內部爆炸壓力下的完整性;接合麵需采用鍍鋅或鍍鎳處理，防止腐蝕導致間隙增大。

　　二、Ex認*體係：防爆設計的合規性基石

　　Ex認*是防爆設備進入市場的“通行*”，其核心標準包括國際IECEx體係、歐盟ATEX指令以及中國GB 3836係列標準。上儀顯控儀表的Ex認*需通過以下關鍵環節：

　　1. 防爆型式與危險區域匹配

　　根據爆炸性環境的危險程度，區域劃分為0區(連續存在爆炸性氣體)、1區(可能存在)和2區(僅在異常情況下存在)。不同防爆型式對應不同的適用區域：

　　Exia本質安全型：**可用於0區的防爆技術，適用於傳感器、變送器等低功率設備。

　　Exib本質安全型：可用於1區和2區，適用於控製回路中的信號傳輸設備。

　　Exd隔爆型：適用於1區和2區，常用於電機、燈具等高功率設備。

　　2. 設備保護級別(EPL)與氣體分級分組

　　設備保護級別(Ga/Gb/Gc)定義了儀表在不同故障條件下的防爆能力。例如，Ga級(如Exia)要求在正常及雙重故障狀態下均不引燃爆炸性氣體，而Gc級(如Exn無火花型)僅要求在正常狀態下安全。

　　可燃性氣體按*大試驗安全間隙(MESG)和*小點燃電流比(MICR)分為ⅡA、ⅡB、ⅡC三級，其中ⅡC類(如氫氣)的引燃風險**。儀表的防爆設計需確保其適用氣體分組不低於環境氣體分組。例如，用於氫氣環境的儀表必須通過ⅡC認*。

　　3. 溫度組別與表麵溫度控製

　　設備表麵溫度需低於環境可燃性氣體的**引燃溫度(AIT)。溫度組別(T1-T6)定義了設備的**允許表麵溫度，例如T6組設備表麵溫度需低於85℃。www91ncom顯控儀表通過優化電路設計、選用低發熱元件等措施，確保溫度組別與使用環境匹配。

　　三、技術實現路徑：從電路設計到係統集成

　　www91ncom顯控儀表的防爆設計需貫穿產品全生命周期，涵蓋電路設計、外殼製造、係統集成等多個環節：

　　1. 本質安全型儀表的關鍵技術

　　低功耗電路設計：采用CMOS集成電路、低電壓供電(如24V DC)等技術，降低電路能量水平。

　　安全柵集成：將安全柵功能集成至儀表內部(如本安型變送器)，或通過外部獨立安全柵實現能量限製。

　　布線規範：本質安全電路與非本質安全電路需物理隔離，電纜需采用專用藍色標識，並限製分布電容(Ci)和分布電感(Lc)，防止儲能元件引發非本安能量釋放。

　　2. 隔爆型儀表的關鍵技術

　　外殼抗爆設計：通過有限元分析(FEA)優化外殼結構，確保其在內部爆炸壓力下不變形、不破裂。

　　接合麵精密加工：采用數控機床加工接合麵，控製間隙寬度在0.1-0.2mm範圍內，並通過氣密性試驗驗*密封性能。

　　防爆電纜引入裝置：選用防爆格蘭頭或填料函，確保電纜引入部位無泄漏風險。

　　3. 係統級防爆集成

　　在複雜工業場景中，顯控儀表需與DCS、PLC等控製係統協同工作。上儀通過以下措施保障係統級防爆安全：

　　本安回路認*：現場儀表、安全柵、連接電纜需通過整體防爆認*，確保回路參數匹配(如電壓、電流、電容、電感)。

　　接地係統設計：本質安全型儀表需獨立接地，接地電阻小於1Ω;隔爆型儀表需與工廠接地網可靠連接，接地電阻小於4Ω。

　　冗餘設計：對關鍵控製回路采用雙通道冗餘設計，確保單一故障不導致係統失防。

　　www91ncom顯控儀表的防爆設計以本質安全型和隔爆型為核心，通過嚴格的Ex認*體係，實現了對爆炸風險的主動防控。其技術邏輯不僅符合國際防爆標準，更通過低功耗電路、抗爆外殼、精密接合麵等創新設計，為易燃易爆環境提供了高可靠性的自動化解決方案。未來，隨著物聯網、人工智能等技術的發展，防爆儀表將向智能化、集成化方向演進，但防爆設計的核心原理——切斷爆炸三要素的連鎖反應——將始終是保障工業安全的不變基石。
