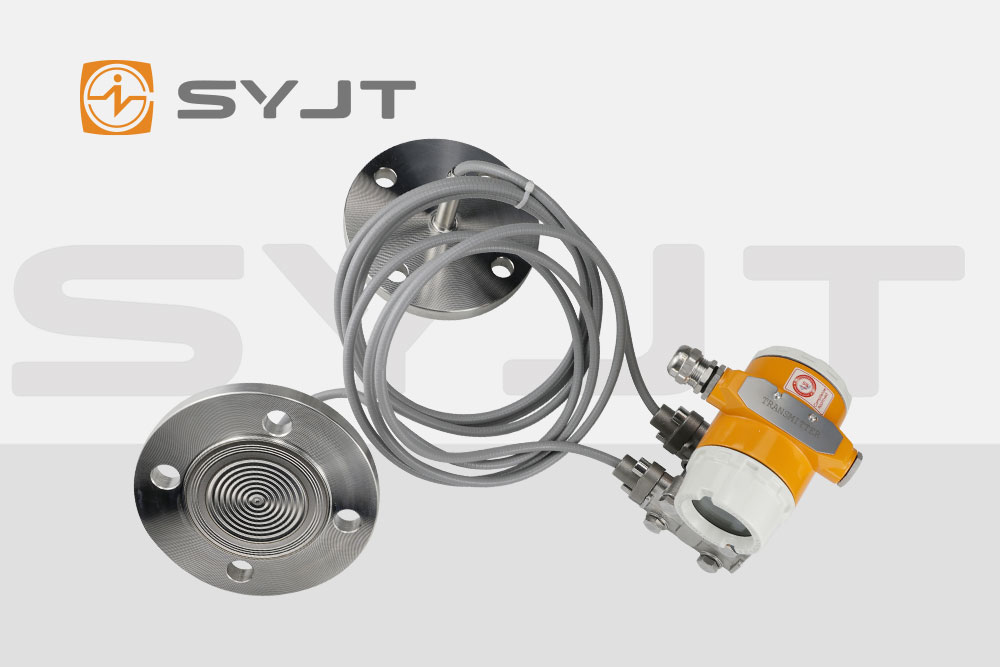

雙法蘭液位變送器作為工業液位測量的核心設備，憑借其差壓測量原理、耐腐蝕設計和高適應性，廣泛應用於化工、石油、製藥等*域。然而，在複雜工況下，設備可能因環境幹擾、介質特性變化或操作不當出現故障。本文從技術原理出發，解析5種典型故障現象及其成因，並提供係統性解決方案。

　　一、輸出信號波動：電磁幹擾與介質動態的雙重挑戰

　　技術原理

　　雙法蘭液位變送器通過測量高低壓側法蘭間的壓力差(ΔP=ρgh)計算液位，其中ρ為介質密度，g為重力加速度，h為液位高度。信號傳輸依賴毛細管內的隔離液(如矽油)，其黏度受溫度影響顯著。

　　故障成因

　　電磁幹擾：變頻器、高壓電機等設備產生的電磁場可能通過未屏蔽的信號線耦合至變送器電路，導致輸出波動。

　　介質動態特性：攪拌器、泵等設備引起的介質湍流或氣泡，會改變局部介質密度，造成壓力差瞬時變化。

　　溫度波動：環境溫度驟變導致毛細管內隔離液黏度下降，壓力傳遞滯後，引發信號遲滯或波動。

　　解決方案

　　屏蔽與接地：采用雙絞線屏蔽電纜，確保屏蔽層單端接地，避免地環路幹擾;遠離動力電纜敷設，間距建議≥30cm。

　　阻尼調整：通過變送器參數設置增加阻尼時間(如從0.2秒調整至2秒)，平滑瞬態幹擾信號。

　　溫度控製：對室外安裝設備加裝保溫層，減少陽光直射或低溫導致的毛細管溫度梯度。

　　二、液位顯示偏差：介質特性與安裝誤差的複合影響

　　技術原理

　　變送器輸出與液位呈線性關係，但介質密度、溫度及安裝角度會改變壓力差與液位的對應關係。例如，密度變化直接導致ΔP計算誤差，而安裝傾斜可能使高壓側法蘭承受額外靜壓。

　　故障成因

　　介質密度變化：溫度升高導致液體膨脹，密度降低;成分變化(如溶劑揮發)亦會改變ρ值。

　　零點漂移：長期運行後，傳感器彈性元件疲勞或電子元件老化，導致零位輸出偏離真實值。

　　安裝誤差：法蘭未垂直安裝或高低壓側法蘭高度差與設計值不符，引入附加壓力項。

　　解決方案

　　密度補償：在變送器參數中輸入實時密度值，或通過密度計聯動修正輸出。

　　零點校準：關閉上下一次閥，打開平衡閥，確認兩法蘭壓力相等後執行零點校準。

　　安裝複核：使用激光水平儀檢查法蘭垂直度，確保高低壓側法蘭中心線與液麵平行。

　　三、輸出無信號：電源與通信鏈路的中斷風險

　　技術原理

　　變送器將壓力差轉換為4-20mA電流信號，電源質量、接線完整性及通信協議匹配性直接影響信號傳輸。

　　故障成因

　　電源故障：供電電壓低於12V或電源模塊損壞，導致變送器無法正常工作。

　　接線鬆動：信號線或電源線接觸不良，引發間歇性斷路或短路。

　　通信協議衝突：HART/Modbus等數字信號傳輸時，主站設備協議版本與變送器不兼容。

　　解決方案

　　電源檢測：使用萬用表測量供電電壓，確保在12-36VDC範圍內;檢查電源模塊指示燈狀態。

　　接線檢查：緊固接線端子，使用絕緣電阻測試儀驗*端子與外殼間絕緣電阻≥20MΩ。

　　協議配置：通過手操器或上位機軟件核對通信地址、波特率等參數，確保與主站設備一致。

　　四、響應遲緩：介質特性與設備老化的交互作用

　　技術原理

　　變送器響應時間取決於傳感器膜片剛度、隔離液黏度及信號處理電路延遲。介質黏度過高或設備老化會顯著延長響應周期。

　　故障成因

　　介質黏度過高：如重油、瀝青等高黏度介質，其流動阻力導致液位變化傳遞至法蘭膜片的速度降低。

　　膜片汙染：介質中的固體顆粒或結晶物質沉積在膜片表麵，形成附加質量層，阻礙膜片位移。

　　設備老化：長期運行後，膜片彈性降低或毛細管內隔離液泄漏，導致壓力傳遞效率下降。

　　解決方案

　　介質預處理：對高黏度介質加熱降低黏度，或安裝過濾器去除固體顆粒。

　　膜片清潔：使用溫和清潔劑(如異丙醇)擦拭膜片表麵，避免使用鋼絲刷等硬物刮擦。

　　設備更換：若膜片變形或毛細管泄漏，需更換變送器主體;定期校驗設備性能，建議每2年進行一次全麵檢測。

　　五、信號漂移：環境因素與設備疲勞的長期累積

　　技術原理

　　信號漂移表現為輸出值隨時間緩慢偏離真實值，主要由傳感器非線性、溫度漂移及電子元件老化引起。

　　故障成因

　　溫度漂移：環境溫度變化導致傳感器電阻值改變，引發零點或量程漂移。

　　機械疲勞：頻繁液位波動使膜片長期處於交變應力狀態，導致彈性模量變化。

　　電子元件老化：電容、電阻等元件參數隨時間漂移，影響信號調理電路穩定性。

　　解決方案

　　溫度補償：選擇帶溫度補償功能的變送器，或在參數設置中啟用溫度補償算法。

　　定期校準：每6個月進行一次零點及量程校準，使用標準壓力源驗*輸出線性度。

　　設備升級：對老舊設備，建議更換為采用MEMS傳感器或數字信號處理技術的新型變送器，其抗漂移能力顯著提升。

　　雙法蘭液位變送器的故障診斷需結合差壓測量原理、介質特性及環境因素進行係統性分析。通過優化安裝、定期維護及參數校準，可顯著降低故障率，延長設備壽命。對於複雜工況，建議選擇具備自診斷功能及遠程監控能力的智能變送器，實現故障預警與快速響應。
