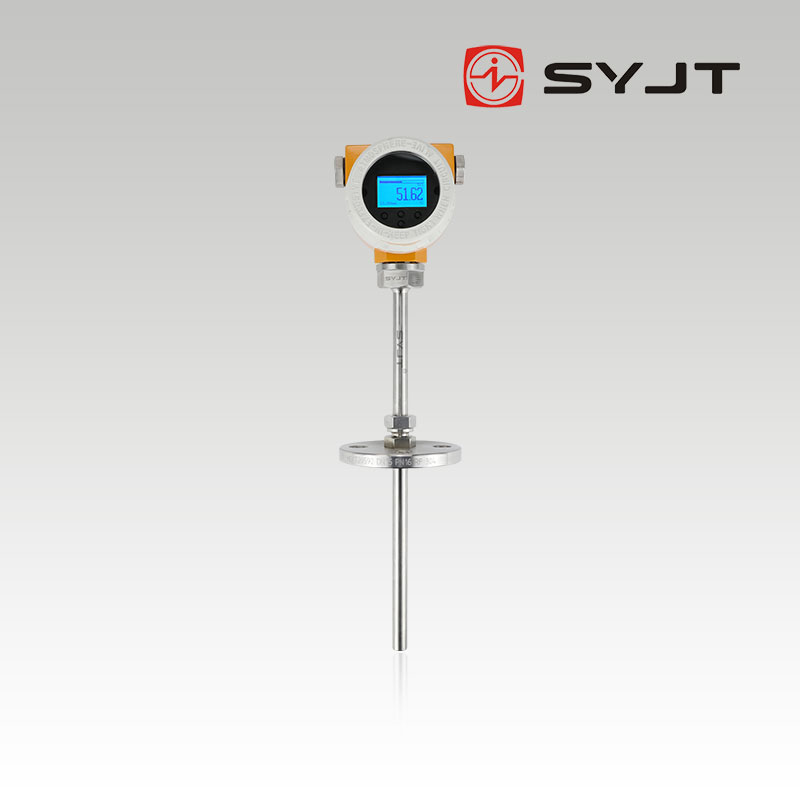

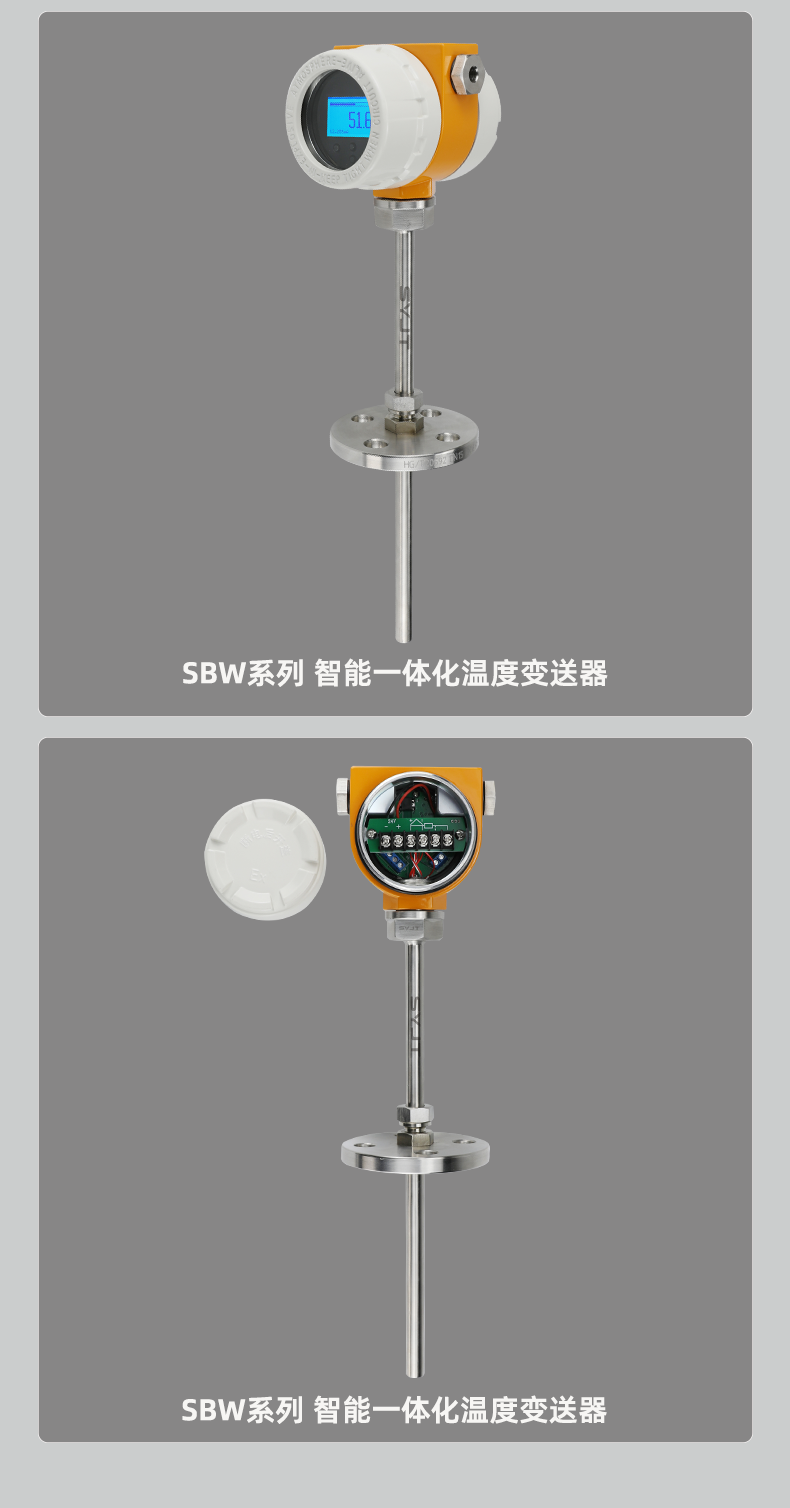

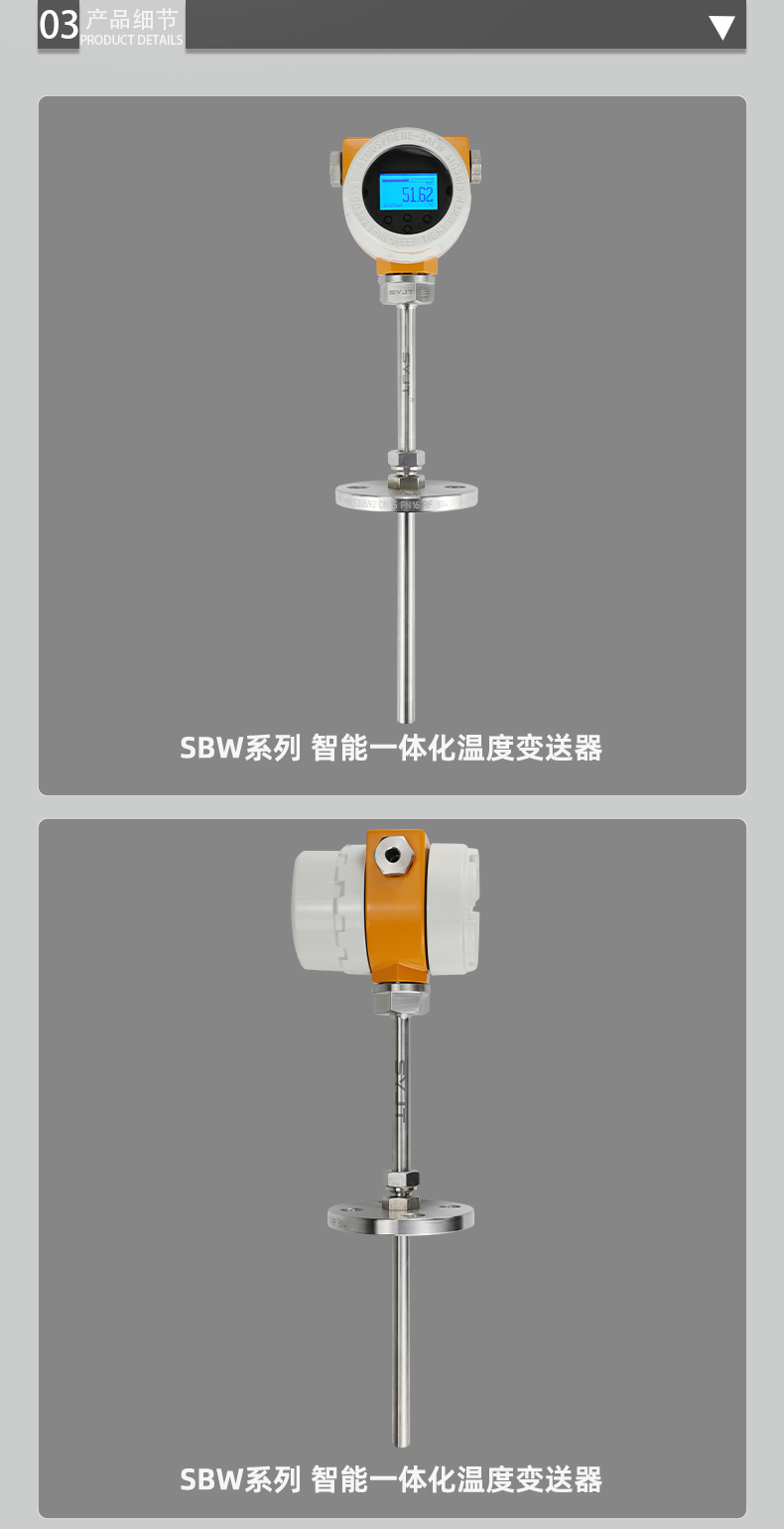

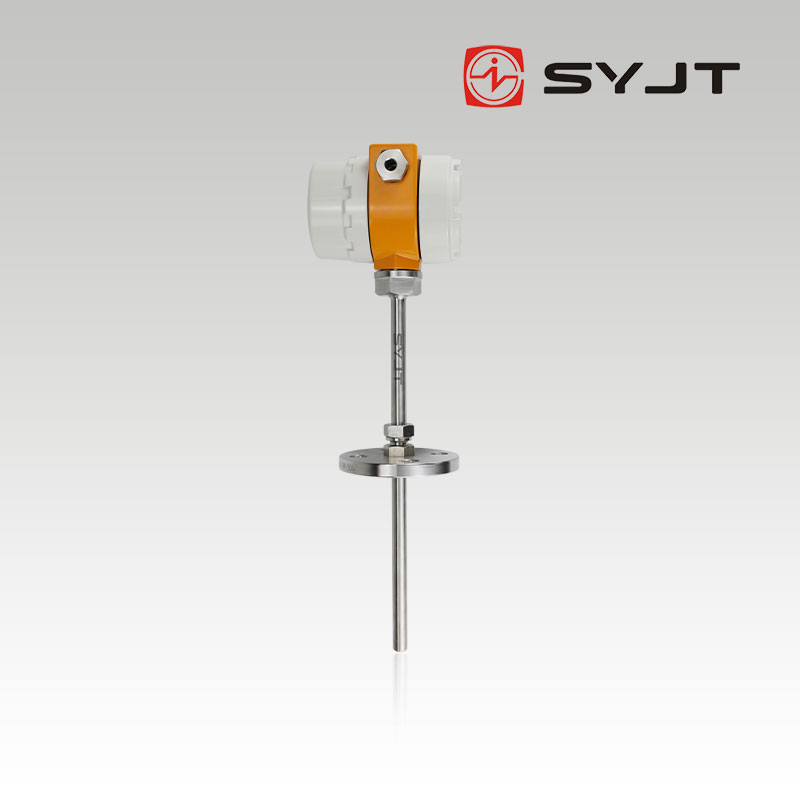

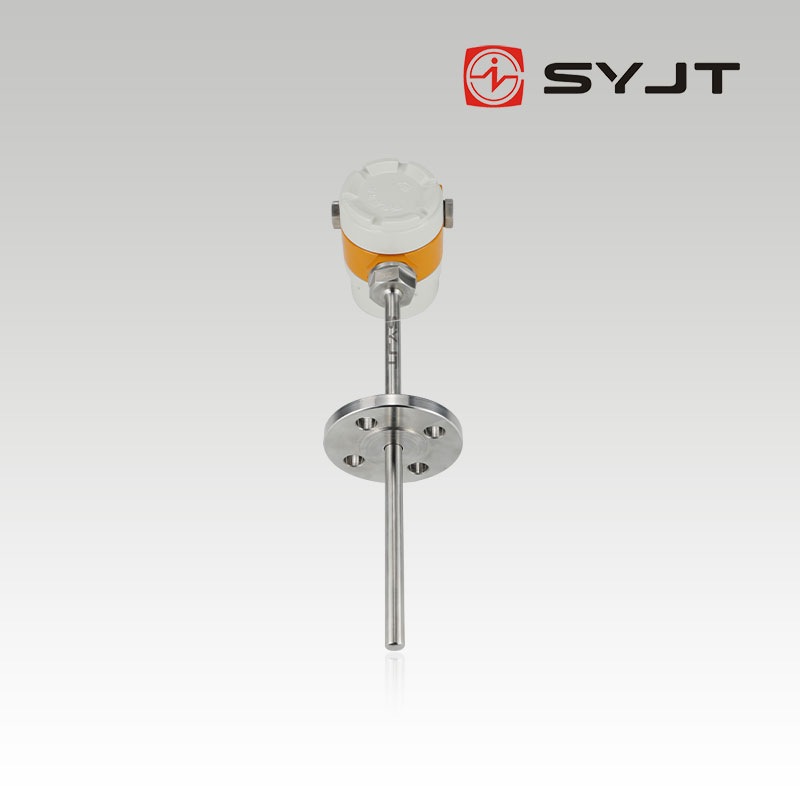

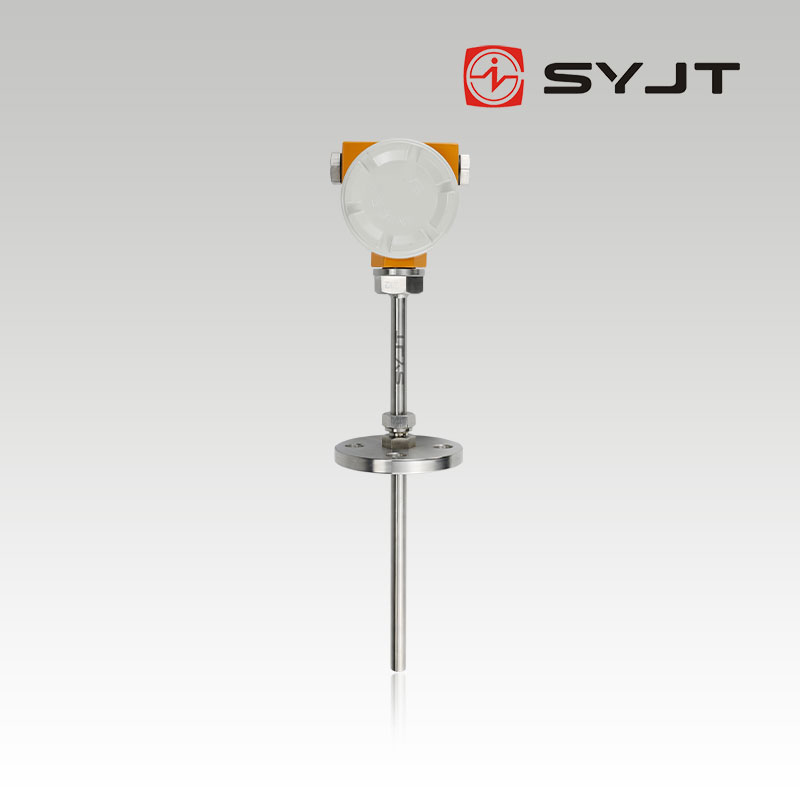

SBW係列智能型一體化溫度變送器

　　智能一體化溫度變送器，變送器組件集成了運放、穩壓、恒流、線形修正等功能，不僅傳遞逼真和受幹 擾影響小，而且還可以實現信號的長距離傳遞。當測溫元件感受溫度所產生的電信號經變送器組件處理後、輸出4-20mADC的標準信號，能與顯示儀表、模擬 調節儀表或計算機控製係統方便連接，對被測介質溫度進行檢測或控製。數字溫度表內置鋰電池、以現場測量、顯示為主，也可按需要增加電流信號輸出、數字通訊、無紙記錄、報警開關等功能(此時需要外供電)。

　　一體化溫度變送器與工業熱電偶、熱電阻配套使用，一體化溫度變送器采用二線製傳輸方式(兩根導線作為電源輸入和信號輸出的公用傳線)。一體化溫度變送器將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10mA的輸出信號。一體化溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。金湖聯儀自控是國內*先的專業生產,銷售一體化溫度變送器廠家,可根據用戶需求定製,**度高,穩定性好!歡迎谘詢一體化溫度變送器價格.

　　智能一體化溫度變送器，變送器組件集成了運放、穩壓、恒流、線形修正等功能，不僅傳遞逼真和受幹 擾影響小，而且還可以實現信號的長距離傳遞。當測溫元件感受溫度所產生的電信號經變送器組件處理後、輸出4-20mADC的標準信號，能與顯示儀表、模擬 調節儀表或計算機控製係統方便連接，對被測介質溫度進行檢測或控製。數字溫度表內置鋰電池、以現場測量、顯示為主，也可按需要增加電流信號輸出、數字通訊、無紙記錄、報警開關等功能(此時需要外供電)。

　　二.工作原理

　　ACD-1T係列數字溫度變送器由於采用先進的半導體電子技術和集成電路技術，工作原理和結構都十分簡單。

　　對於測溫元件為鉑熱電阻或銅熱電阻的變送器，其線路由測量、放大、整形、調整和信號轉換等幾部分組成。在被測介質的溫度發生變化時，測溫元件的電阻值將發 生相應的變化，此變化經測量線路轉換為電信號，在經高穩定性運算放大器放大，線形化校正電路進行**的線形補償，*後輸出一個與被測溫度成線形關係的 4-20mADC電流信號。對於測溫元件為熱電偶的變送器，其線路組成除此幾部分外，還具有冷端補償電路。

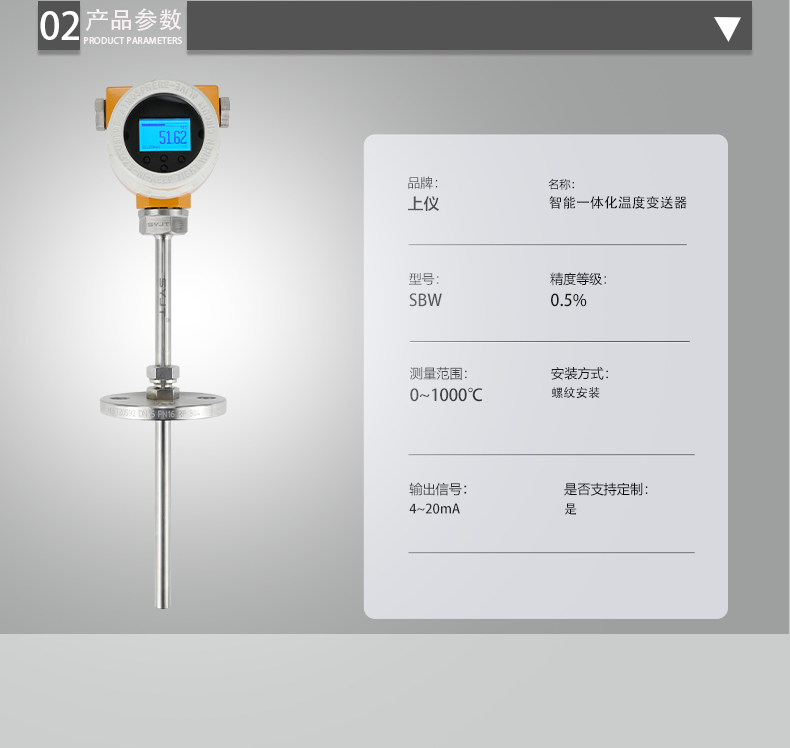

　　三.技術指標

　　1.測量範圍：-50~1800℃

　　2.輸出信號： RS485、USB、無線通訊、4~20mA 等

　　3.精度等級： 0.1級及以下

　　4.顯示方式：5位數字動態顯示+模擬光柱

　　5.過載壓力：1.5-3倍的量程，視測量範圍而定

　　6.供電電源：3.6V高能鋰電池或DC24V

　　7.工作環境：溫度：0℃～50 ℃ ;濕度：<90%

　　8.參比溫度：20℃±1℃

　　9.防爆級別：ExiaIIBT6

　　10.可選繼電器報警模組1~2組

　　四.安裝須知

　　1、 變送器安裝注意事項

　　本儀表在出廠時已根據用戶需要對量程進行設置，需要更改時，需要向廠家索要調試說明書，由專業儀表技術人員調試或校驗。

　　應避免安裝在爐門旁邊與熱物體距離過近。

　　避免安裝在強磁場環境中。

　　儀表麵板上的按鍵僅供工廠調試設定使用，用戶無需調整。

　　2、 電氣安裝

　　變送器的電纜連接線：

　　接線時請保*線接頭牢固可靠及之間的絕緣強度。

　　五.注意事項

　　產品出廠時，已根據定貨要求，對變送器的溫度範圍進行了調校，請勿自行調整量程範圍，以避免影響儀表的精度。

　　需要更改時，需要向廠家索要調試說明書，由專業儀表技術人員調試。

　　輸出4-20mADC的標準信號，在與顯示儀表或計算機控製係統等連接時，注意一定要將顯示儀表或計算機控製係統量程設定值與溫度變送器量程一致。
