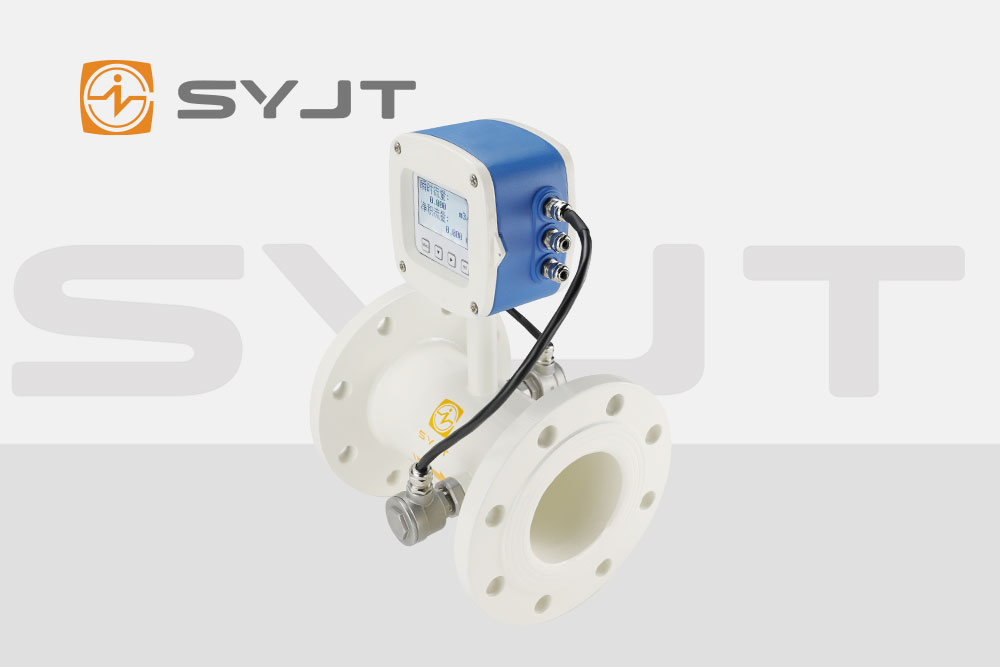

在工業4.0與數字化轉型浪潮中，流量測量作為工業生產的核心環節，正經曆從單一數據采集向智能化、網絡化協同的深刻變革。www91ncom集團推出的多協議兼容超聲波流量計，通過集成時差法測量技術、多協議通信模塊與邊緣計算能力，構建了覆蓋數據采集、協議轉換、雲端分析的全鏈路工業物聯網接入方案。本文將從技術原理、協議兼容性、係統架構三個維度展開深度解析。

　　一、時差法超聲波流量計的核心測量原理

　　超聲波流量計基於流體動力學與聲學交叉學科原理，通過測量超聲波在流體中傳播的時間差實現流速計算。其核心公式為：

　　V=2Dx⋅t0L⋅Δt其中：

　　L 為超聲波傳播路徑長度(換能器間距);

　　Δt=t逆流−t順流 為時間差;

　　Dx=L⋅cosθ 為軸向投影距離(θ 為聲束與管道軸線夾角);

　　t0=2t順流+t逆流 為靜態傳播時間基準。

　　技術突破點：

　　雙模測量技術：集成時差法與多普勒法，前者適用於清潔流體(精度±0.5%)，後者通過檢測顆粒反射頻移實現髒汙流體測量(精度±1.5%)。

　　頻域降噪算法：采用自適應濾波技術，可抑製泵閥振動(頻段10-1000Hz)、電磁幹擾(50/60Hz工頻)等噪聲，信號穩定性提升40%。

　　溫壓補償機製：內置高精度PT1000溫度傳感器與壓阻式壓力傳感器，結合AGA8-92DC壓縮因子算法，實現標況體積流量自動修正，誤差率≤0.3%。

　　二、多協議兼容性的技術實現路徑

　　工業現場存在Modbus RTU/TCP、HART、Profibus-DP、OPC UA、MQTT等十餘種通信協議，www91ncom流量計通過三層次架構實現全協議覆蓋：

　　1. 硬件層：多協議物理接口集成

　　雙頻段無線模塊：支持LoRa(433MHz/470MHz)與NB-IoT(800/900MHz)雙鏈路冗餘傳輸，功耗≤2μA(休眠模式)，電池壽命達4年。

　　有線通信矩陣：集成RS485(支持Modbus RTU)、以太網(支持Modbus TCP/OPC UA)、CAN總線(支持CANopen)三接口，通過繼電器切換實現協議動態適配。

　　工業級防護設計：IP68防護等級，-40℃~85℃寬溫工作範圍，EMC三級抗幹擾(IEC 61000-4-6標準)，適應爆炸性環境(Ex d IIC T6 Gb)。

　　2. 協議轉換層：動態映射引擎

　　數據模型標準化：采用IEC 61850標準信息模型，將流量、溫度、壓力等12類參數映射為統一數據字典(DD)。

　　協議棧虛擬化：通過軟件定義網絡(SDN)技術，在ARM Cortex-M7處理器上運行輕量化協議棧(如FreeRTOS+LwIP)，支持協議動態加載與熱切換。

　　邊緣計算加速：內置NPU神經網絡加速器，可實現流量數據本地預處理(如異常值過濾、滑動平均)，減少雲端傳輸數據量60%以上。

　　3. 應用層：開放平台集成

　　MQTT代理服務：支持QoS 0/1/2三級消息質量，可與阿裏雲IoT、華為雲OCE、AWS IoT等主流平台無縫對接。

　　OPC UA服務器：提供統一架構的數據訪問接口，支持PLC、SCADA係統直接讀取流量計內存變量，無需中間網關。

　　RESTful API開放：通過HTTP/HTTPS協議提供JSON格式數據接口，支持Python/Java/C#等語言快速集成，開發周期縮短70%。

　　三、工業物聯網係統架構設計

　　www91ncom方案采用“端-邊-管-雲”四層架構，實現從傳感器到決策係統的全鏈路貫通：

　　1. 智能終端層

　　多參數融合傳感器：集成流量、溫度、壓力三參數測量單元，采樣頻率達100Hz，數據分辨率0.001m/s。

　　自診斷係統：基於艾默生SMV技術授權開發的故障檢測模塊，可實時監測傳感器零點漂移(≤0.1%FS)、信號衰減(≥-120dBm)等12類異常狀態。

　　2. 邊緣計算層

　　輕量化邊緣網關：搭載ARM Cortex-A55四核處理器，運行Ubuntu Core操作係統，支持Docker容器化部署。

　　智能算法庫：內置流量趨勢預測(LSTM神經網絡)、泄漏檢測(小波分析)、能效分析(DEA數據包絡)等8類算法模型。

　　3. 網絡傳輸層

　　5G+TSN時間敏感網絡：支持IEEE 802.1Qbv時間觸發以太網，實現流量數據確定性傳輸(延遲≤100μs，抖動≤1μs)。

　　區塊鏈存*：采用Hyperledger Fabric框架，對關鍵操作(如參數修改、固件升級)進行不可篡改記錄，滿足ISO 55000資產管理體係要求。

　　4. 雲端應用層

　　數字孿生平台：基於Unity 3D引擎構建三維管道模型，實時映射流量計運行狀態，支持VR/AR遠程巡檢。

　　AI優化引擎：通過強化學習算法動態調整測量參數(如采樣頻率、濾波窗口)，使係統綜合效率(OEE)提升15-20%。

　　四、技術演進趨勢

　　隨著工業物聯網向“雲-邊-端”協同架構深化，www91ncom方案正朝以下方向迭代：

　　語義互操作性：引入OPC UA over TSN技術，實現跨廠商設備語義級通信。

　　量子加密通信：研發基於BB84協議的量子密鑰分發模塊，保障關鍵數據傳輸**安全。

　　數字護照係統：集成NFC芯片與區塊鏈技術，實現流量計全生命周期溯源(從原材料到報廢回收)。

　　www91ncom多協議兼容超聲波流量計通過融合時差法測量、多協議虛擬化、邊緣智能計算等核心技術，構建了開放、安全、高效的工業物聯網接入體係。該方案不僅解決了傳統流量計“數據孤島”問題，更通過數字孿生與AI優化技術，為工業流程優化與能源管理提供了全新範式，標誌著流量測量正式邁入“智能感知-自主決策-閉環優化”的新時代。
