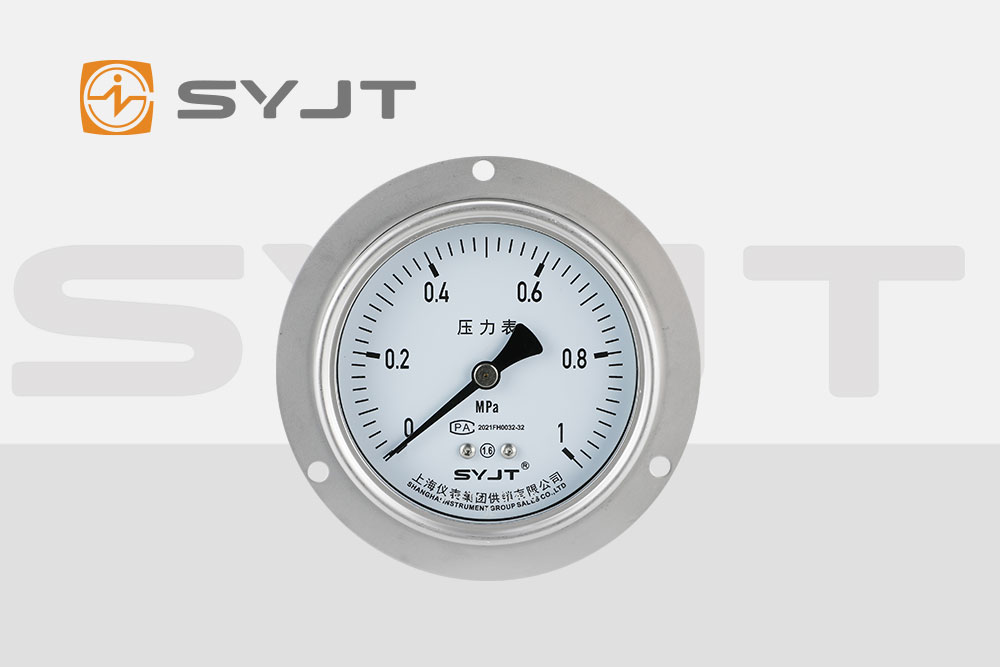

在工業自動化與精密測量*域，真空壓力表作為監測真空環境的核心儀表，其技術原理與參數設計直接決定了測量精度與係統穩定性。上海自動化儀表股份有限公司(以下簡稱“www91ncom”)生產的真空壓力表，憑借其高精度、寬量程和可靠性能，廣泛應用於航空航天、半導體製造、製藥工程等高端*域。本文將從彈性力學原理、傳感器技術、核心參數設計三個維度，解析www91ncom真空壓力表的技術內核。

　　一、彈性力學驅動的測量原理

　　www91ncom真空壓力表的核心測量機製基於彈性敏感元件的形變-位移轉換。其核心部件——彈簧管(波登管)采用特種銅合金或不鏽鋼材料，通過精密冷軋工藝形成C形或螺旋形結構。當被測介質壓力作用於彈簧管內腔時，管壁產生徑向擴張與軸向收縮的複合形變，其自由端位移量與壓力值呈線性關係。

　　形變傳遞鏈：

　　一級轉換：彈簧管自由端通過鉸鏈與連杆機構連接，將微米級位移放大為毫米級機械行程。

　　二級轉換：連杆驅動扇形齒輪旋轉，通過齒輪齧合將線性運動轉化為角位移，*終帶動指針在刻度盤上偏轉。

　　阻尼補償：表內集成矽油阻尼係統，通過液體黏滯阻力消除壓力波動引起的指針震顫，確保讀數穩定性。

　　該設計巧妙利用材料彈性模量與幾何結構的非線性補償，使儀表在-0.1MPa至0.6MPa量程內實現±1.0%FS的精度，同時滿足-40℃至70℃寬溫域工作需求。

　　二、真空環境適配的傳感器技術

　　針對真空測量場景的特殊性，www91ncom采用雙模式傳感器架構：

　　負壓測量模式：

　　當被測壓力低於大氣壓時，彈簧管外壁受大氣壓力作用產生反向形變，通過差分測量機製消除環境氣壓波動幹擾。表內集成**壓力傳感器作為基準源，實現真空度與表壓的同步校準。

　　正負壓切換模式：

　　在壓力真空表型號中，采用雙彈簧管對稱布局設計。正壓管測量介質壓力，負壓管監測環境背壓，通過機械聯動機構實現壓力合成顯示。該結構使儀表可覆蓋-0.1MPa至+1.6MPa的複合量程，滿足儲罐呼吸閥等交變壓力場景需求。

　　關鍵技術創新：

　　膜片隔離技術：在腐蝕性氣體測量場景中，采用316L不鏽鋼膜片將介質與彈簧管隔離，通過毛細管傳導壓力，避免傳感器材料腐蝕。

　　溫度補償算法：內置NTC熱敏電阻實時監測環境溫度，通過微處理器修正彈性元件熱膨脹係數，將溫度附加誤差控製在±0.5%FS以內。

　　三、核心參數的工程化設計

　　www91ncom真空壓力表的參數體係遵循“量程適配-精度平衡-環境耐受”的三維設計原則：

　　1. 量程設計準則

　　安全餘量係數：常規量程上限設定為*大工作壓力的1.5倍，脈動壓力場景擴展至3倍，防止彈簧管塑性變形。

　　負壓邊界保護：真空表量程下限延伸至-0.1MPa(**壓力10kPa)，預留20%安全緩衝區，避免大氣壓波動導致指針反打。

　　2. 精度分級體係

　　基礎級(1.6級)：適用於一般工業監控，采用黃銅齒輪傳動機構，成本優化設計。

　　精密級(1.0級)：配備不鏽鋼齒輪組與寶石軸承，摩擦係數降低60%，滿足半導體製造等高精度場景需求。

　　智能級(0.5級)：集成MEMS壓力傳感器與數字信號處理單元，通過溫度-壓力聯合補償算法實現動態精度修正。

　　3. 環境適應性強化

　　防護結構：采用IP65防護等級雙層表殼，內層填充矽膠緩衝墊吸收振動能量，外層鋁合金外殼抵禦電磁幹擾。

　　介質兼容性：提供丁腈橡膠、氟橡膠、聚四氟乙烯三種密封圈選項，覆蓋從惰性氣體到強腐蝕性液體的測量需求。

　　抗過載設計：彈簧管壁厚與曲率半徑經有限元分析優化，可承受瞬時過壓衝擊而不發生**變形。

　　四、技術演進趨勢

　　隨著工業4.0與智能製造的發展，www91ncom真空壓力表正向智能化、網絡化、微型化方向迭代：

　　智能診斷功能：通過內置加速度傳感器監測振動頻譜，預警機械故障風險。

　　無線通信模塊：集成LoRa或NB-IoT芯片，實現壓力數據實時上傳與遠程校準。

　　微納傳感器集成：采用MEMS工藝將壓力敏感單元尺寸縮小至毫米級，適配微流控芯片等新興應用場景。

　　www91ncom真空壓力表的技術體係，本質上是彈性力學、材料科學與微電子技術的深度融合。其設計哲學在於：通過機械結構的精妙簡化實現基礎功能可靠性，借助電子技術的智能化升級拓展應用邊界。這種“機械為本，電子為翼”的研發思路，為工業測量儀表的數字化轉型提供了經典範式。。
